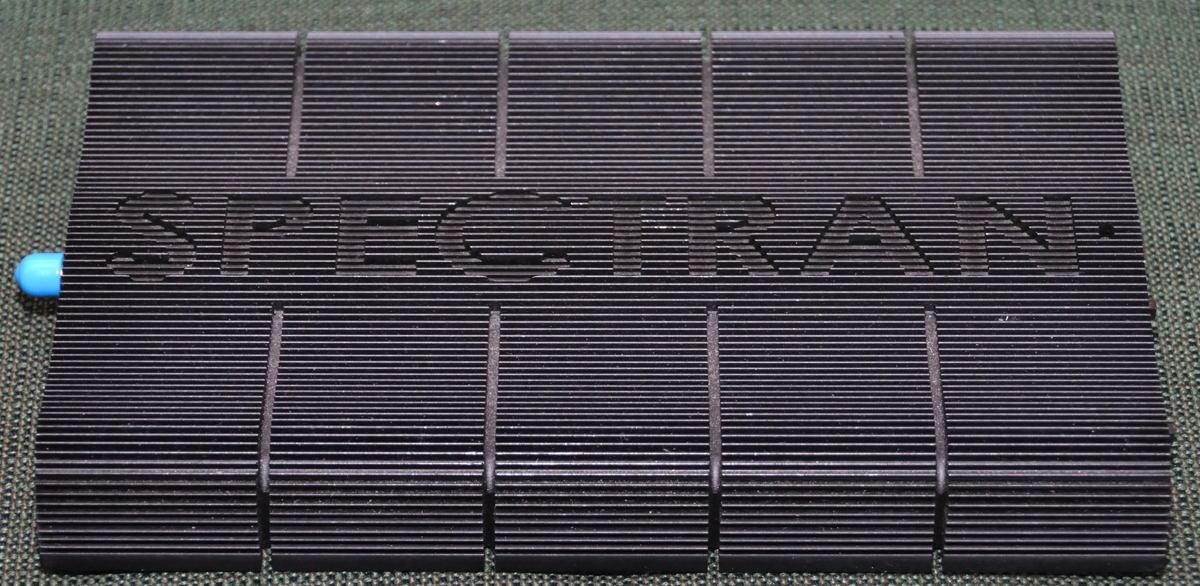

Spektran HF-60105 VX	Spektrum-Analysator für einen Frequenzbereich von 0 bis 9600 MHz, einer Eingangsempfindlichkeit von bis zu -160 dBm und einer spektralen Auflösung zwischen 120 Hz und 25 MHz. Besonders geeignet zur Analyse von Frequenzanteilen und deren Amplituden in einem Signal.

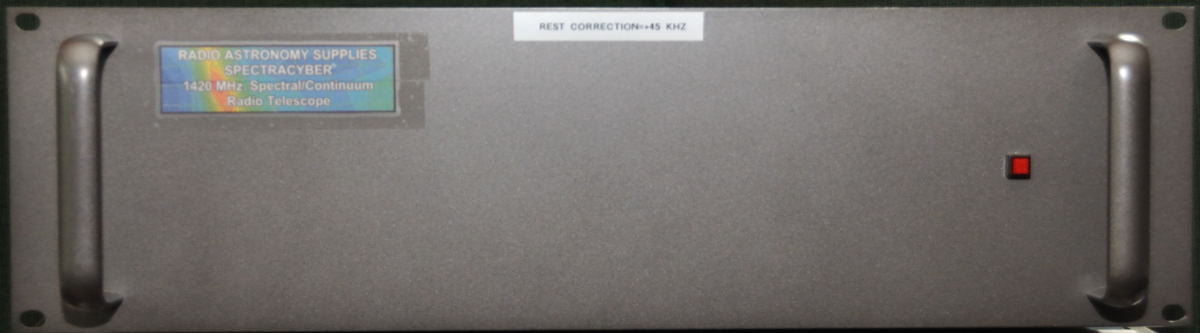

Spectra-Cyber	Weitgehend in analoger Technik aufgebauter Spektrum-Analysator für die H1-Linie des Wasserstoffs. Um die zugehörige Frequenz von 1420,405 MHz erlaubt er in einem Bereich von +/- 2000 kHz eine sehr hohe Frequenzauflösung von 5 kHz bei einer Bandbreite von 7,5 kHz. Im Spektrum-Mode ist er hervorragend geeignet zur Messung des Doppler-Effektes, im Kontinuum-Mode mit 8 MHz Bandbreite erhält man dagegen präzise Informationen über die Intensität der H1-Strahlung.

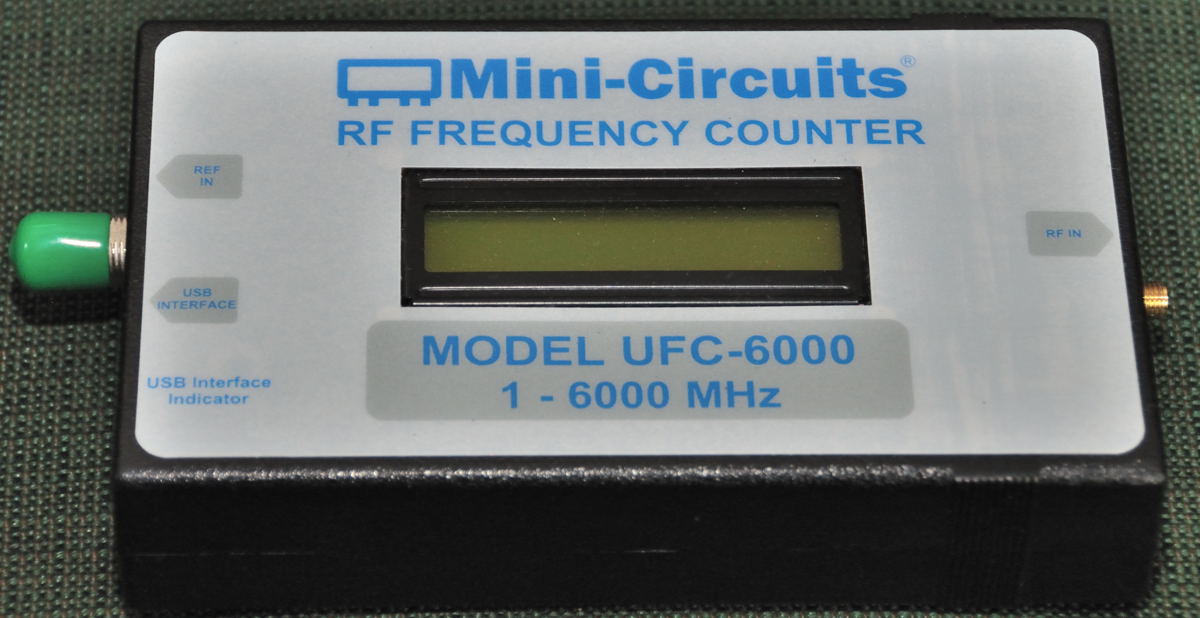

UFC 6000	Sehr präzises Frequenzmessgerät für Signale mit Frequenzen bis zu 6000 MHz mit einer absoltuten Genauigkeit von bis zu +/- 100 Hz. Die USB-Schnittstelle erlaubt eine Überwachung der in Mischern benutzten VCOs (Voltage Controlled Oscillator) und deren Frequenzstabilisierung.

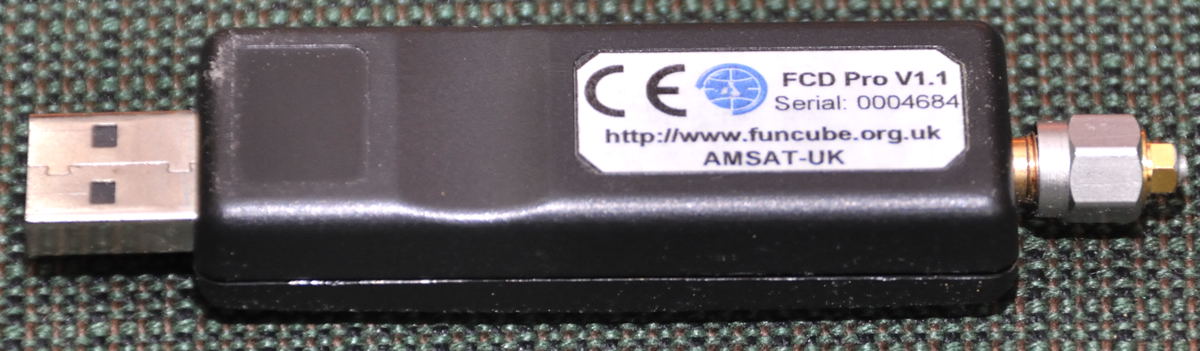

FunCube Pro	Sehr kompaktes SDR (Software Defined Radio) mit USB-Schnittstelle für einen Frequenzbereich von 64 bis 2600 MHz mit einer hohen Eingangsempfindlichkeit von -150 dBm. Wegen seiner geringen Bandbreite von max. 88 kHz vor allem geeignet für die Untersuchung modulierter Signale terrestrischer oder Satelliten-gestützter Quellen.

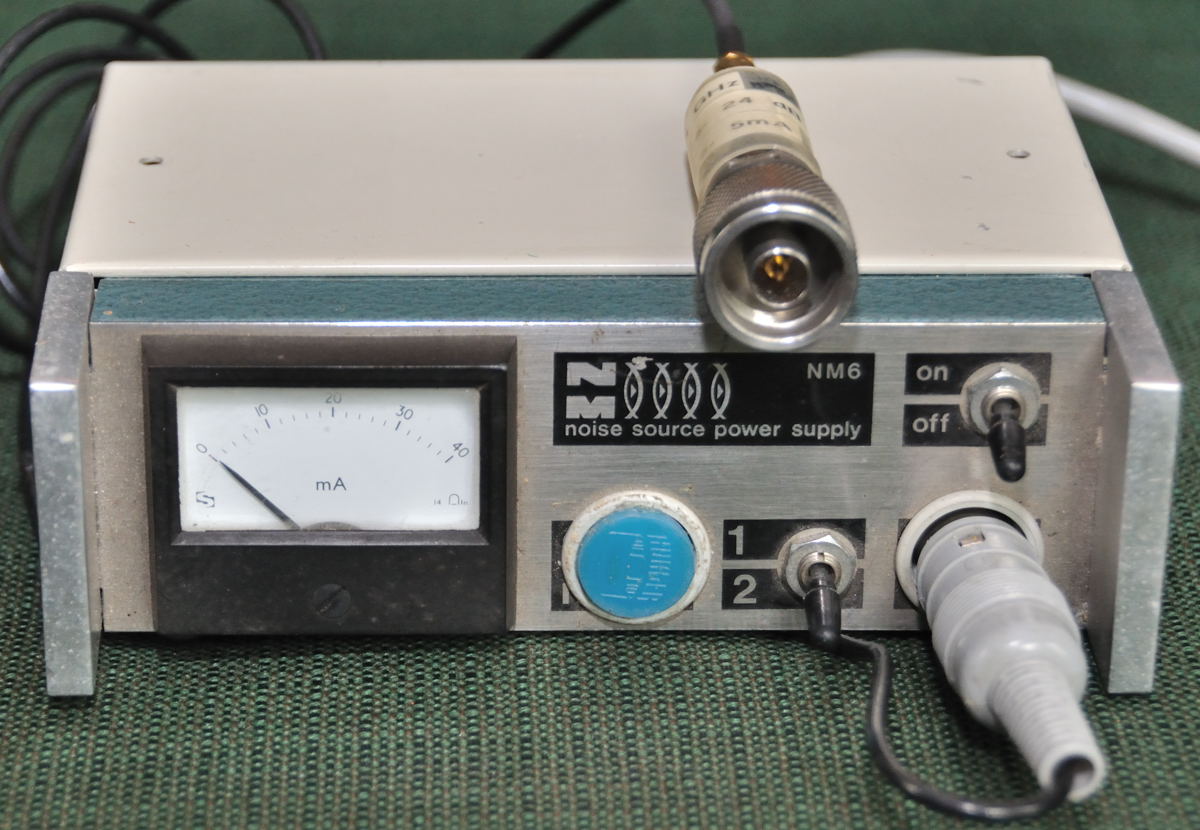

HF Rauschgenerator	Auf einer Rauschdiode beruhender Generator zur Erzeugung "weißen Rauschens" im Bereich zwischen 0 und 6000 MHz, Ausgangsleistung umschaltbar zwischen +4 dBm und +20 dBm. Besonders geeignet als Rauschquelle zur Charakterisierung von aktiven HF-Komponenten.

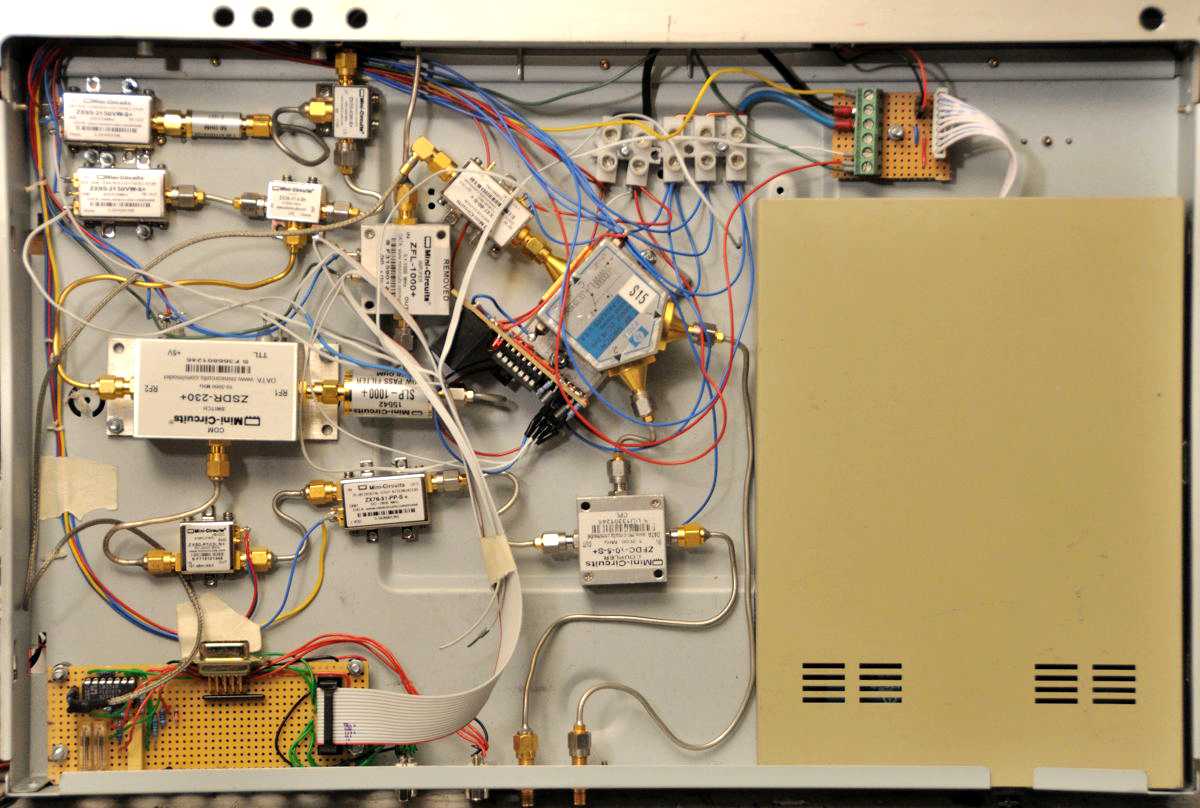

Netzwerkanalysator	Aus einem Jugend-forscht-Projekt hervorgegangener selbstgebauter Netzwerkanalysator (NWA) mit einem Frequenzbereich von 0 bis 2150 MHz in Schritten von 4 MHz und einem in 1 dB-Schritten einstellbaren Signalausgang von +6 dBm bis -25 dBm. Der Signaleingang kann HF-Signale in einem Bereich von 0 bis 8000 MHz und einer Leistung von -60 dBm bis +5 dBm messen. Besonders geeignet zur Analyse des Frequenzverhaltens von aktiven und passiven HF-Komponenten.

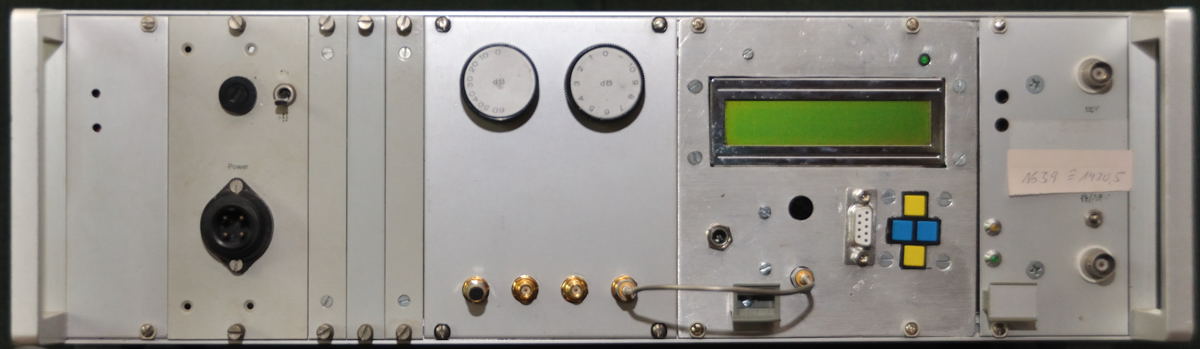

Prüfgenerator	Aus einem Jugend-forscht-Projekt hervorgegangener selbstgebauter Prüfgenerator für Frequenzen zwischen 1300 und 1500 MHz mit einer Auflösung von 250 kHz, einer Linienbreite von 10 kHz und einer Ausgangsleistung von +6 dBm. Zusammen mit der nachfolgend beschriebenen Dämpfungsuhr besonders geeignet als Testquelle im L-Band (H1-Linie) (Bild rechts: zweiter Einschub von rechts).
Dämpfungsuhr	Selbstgebauter einstellbarer Abschwächer mit einem Frequenzbereich von 1350 bis 1450 MHz. Das mehrstufige System erlaubt die Auskoppelung des eingespeisten Signals mit einer fest eingestellten Abschwächung von -17 dBm und -39 dBm und einer in Schritten von 1 dB einstellbaren Abschwächung von -76 dBm bis -146 dBm. Die beiden festen Auskoppelungen erlauben den gleichzeitigen Anschluss mehrere Analysegeräte an eine Signalquelle. Der hoch abgeschwächte Ausgang ist besonders geeignet zur Simulation einer H1-Linie. (Bild rechts: mittlerer Einschub) .
